Az alább bemutatásra kerülő eszköz hobbi céllal, saját felhasználásra készült, nem szabvány alapján. Ha valaki komolyabban szeretné megépíteni, kiegészítések szükségesek hozzá. Mint felhívták a figyelmemet rá, így nem felel meg semmilyen szabványnak, hiányzik belőle a túláram védelem, túlfeszültség és zavarvédelem, érintésvédelem tekintetében kettős, megerősített szigetelést kellett volna használjak, komolyabb reléket, stb...

Szükségem volt egy okos konnektorra, így a következő bemutatásra kerülő projektem ez lett.

Négy vezérelhető és két állandó áramellátással rendelkező konnektor csatlakozásra volt szükségem, így elegendő volt egy hatos konnektor, melyet most tasmotával fogunk vezérelni.

Ebben a postban villanyt szerelünk, aki nem biztos a dolgában, kérem ne kezdjen bele!!! Ha valami félremegy, akár a lakásunkat is felgyujthatjuk!!!

A végeredmény, dobozolás után:

A feladat leküzdéséhez szükséges volt pár modul beszerzése:

• ESP8266 Wemos D1 mini
• 220V  to 5V AD-DC 700mA Converter
• 4 csatornás relé modul
• dugvilla
• szerelő doboz
• 6-os szerelhető elosztó
• WAGO a kötésekhez
• 3x1,5 kábel
• 7x1,5 kábel

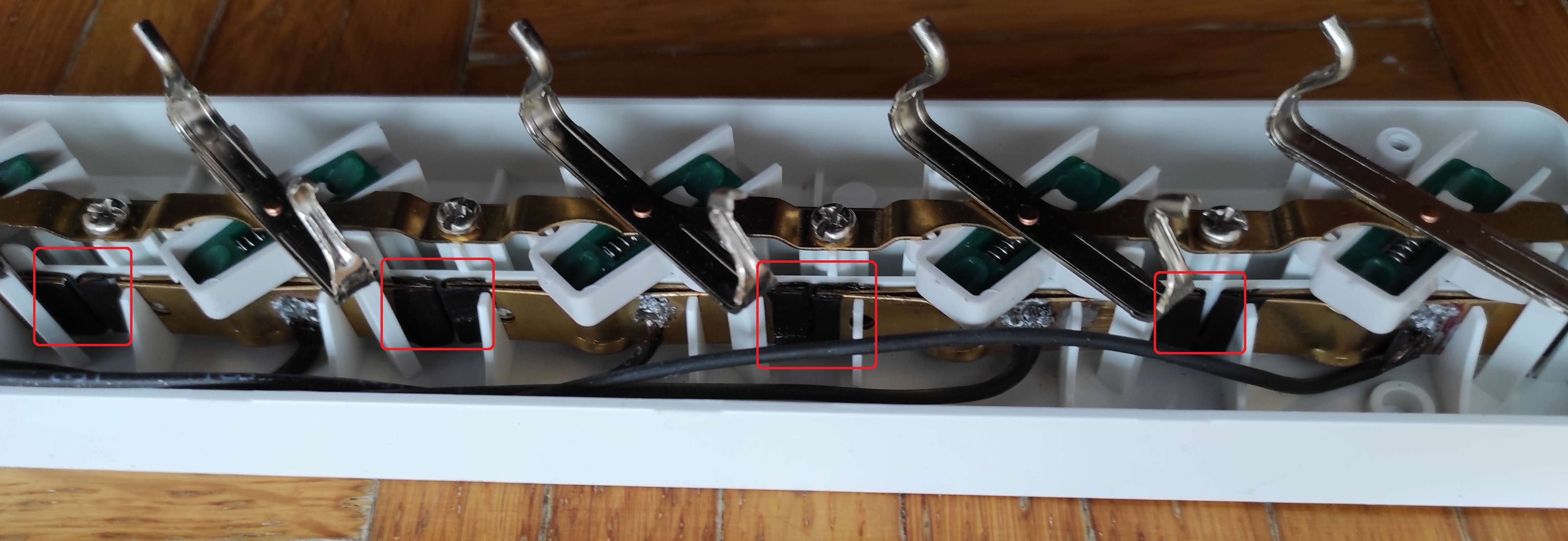

Első lépésben felejtsük el az elosztó garanciáját, szedjük szét és essünk neki valami szerszámmal és az egyik sínt - ami most a mi esetünkben a fázis lesz - vágdossuk szét öt felé, majd a vágásoknál szigeteljük mindkét oldalt. A másik oldalt, ami a nulla lesz és a védőföldet hagyjuk érintetlenül. A végeredmény nálam így néz ki.

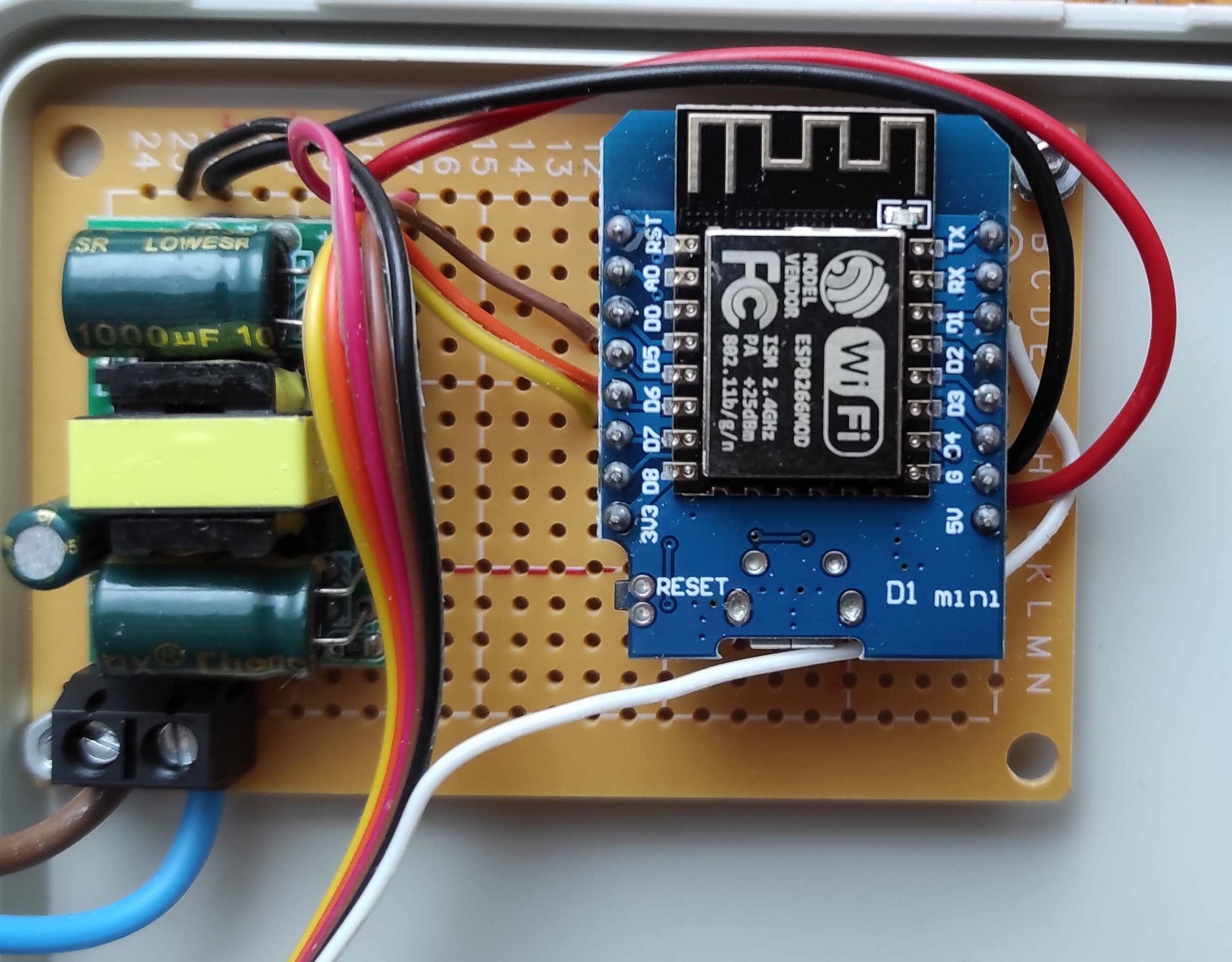

Ha elkészültünk az elosztó előkészítésével, következzen a vezérlő doboz előkészítése. A linkelt OBO A14-es dobozba pont belefér minden, amire most szükségünk lesz. Vegyük elő az ESP8266 Wemos D1 mini modulunktat és töltsük fel rá a tasmota firmwaret. (Ezt nem részletezem, mert a neten millió leírás van hozzá.) Ha ez megvan, következzék a kábelezés az ESP és a relé modul között és a konnektor felé menő 220-as rész.

Szereljük meg a betáp kábelünket is, amihez nem kell más csak a 3x1,5-ös kábel és a dugvilla.

Ha ezzel megvagyunk, a másik vége a kötődobozba kerül, ahonnan a reléken és kötéseken keresztül a 7 eres kábelt felhasználva a végén az elosztóban landoljon.

Ha itt végeztünk, már csak a hét eres kábelünk végére kell felszerelnünk az elosztót:

Zárjuk be a dobozunkat és szereljük össze az elosztót. Ismét egy vállalható kinézetű DIY okos konnektort sikerült összerakni:

Ha van merszünk hozzá, dugjuk be a konnektorba :)

Annyira szoktam figyelni, hogy az összeszerelés előtt megnézem, hogy a konnektor, ahova kerülni fog, melyik pólusában lesz a fázis (erre jó egy fázis ceruza) és a dugaljba már úgy kötöm a kábelt és figyelek a teljes szerelés során, hogy a relékkel is a fázist szakítsam meg.

Ha volt merszünk és adtunk áramot az eszközünknek, akkor megjelenik egy új AP a WiFi hálózatban. Állítsuk be, hogy csatlakozzonk a mi routerünkhöz. Ezt követően már a saját hálózatunkban üdvözölhetjük az okos konnektorunkat. Nincs más hátra, mint a tasmota konfigurációja.

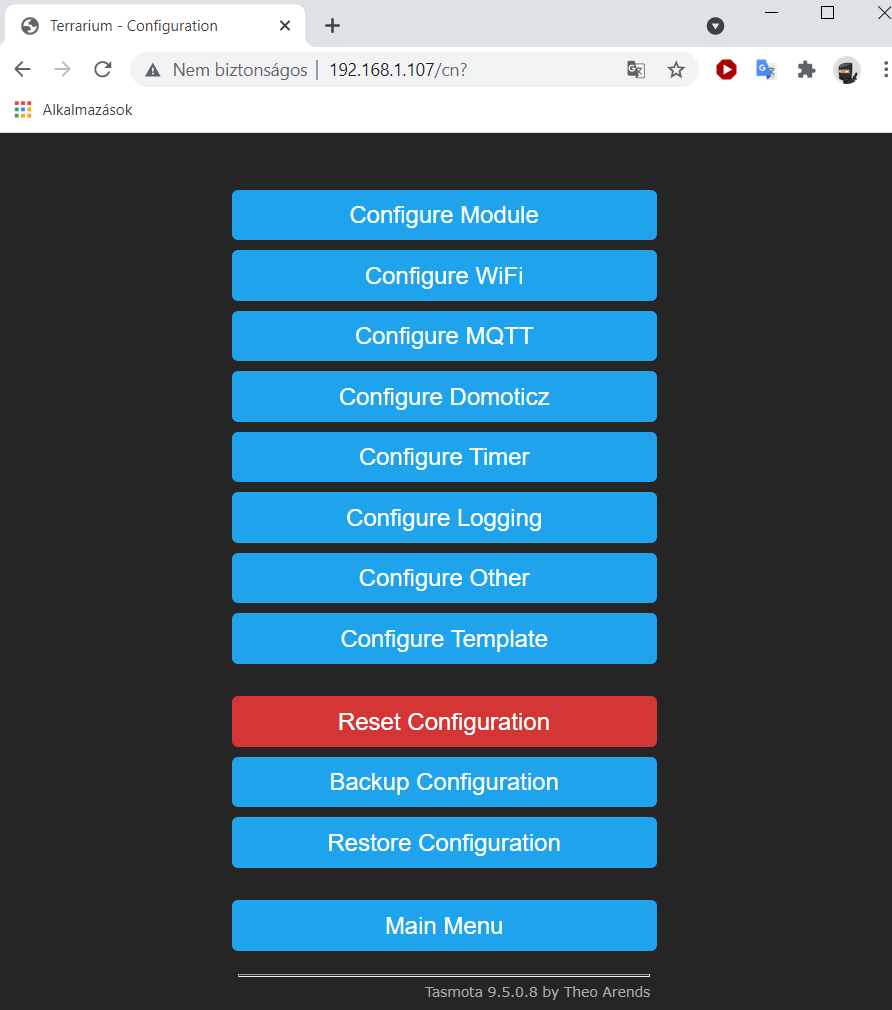

Először állítsuk be, hogy milyen ESP modult használunk. Ezt a Configuration menüpont alatt a Configure Module submenüben tehetjük meg.

 Itt válasszuk a Generic modult a legördülőben és állítsuk be hozzá a bekötött GPIO lábait az ESP-nek.

 Következő lépésben állítsuk be az MQTT szerverünk elérését:

 Majd nevezzük el az eszközünket, hogy könnyebben megtaláljuk :D

 Ha sikeresen beállítottunk mindent, a tasmota nyitó weboldalán valami hasonlót kell látnunk:

Következő lépésben konfiguráljuk a HomeAssistant szerverünket. Nyissuk meg a configuration.yaml fájlunkat és egészítsük ki a konfigot (ha nem ismeri fel automatikusan valamelyik integráció az entitást, amit használunk). A state_topic nevét a tasmota oldalán a logokból ki tudjuk lesni ;)

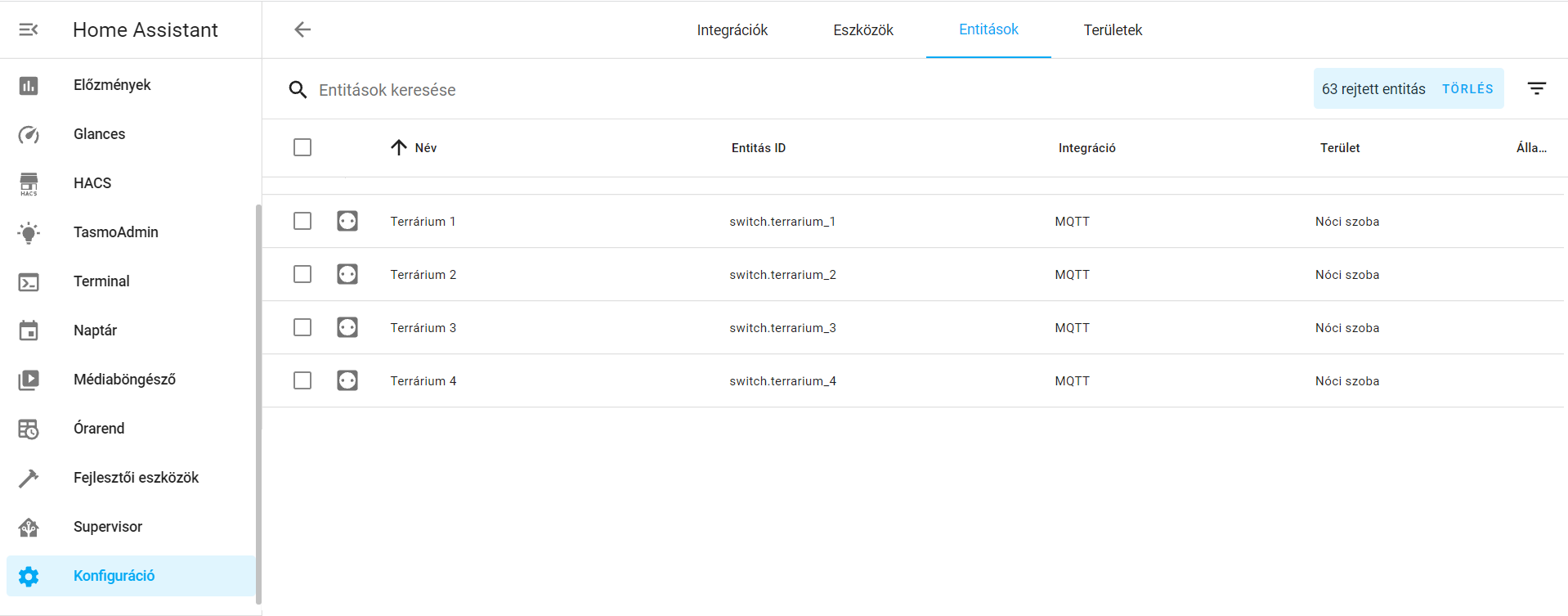

Ellenőrizzünk a HA weblapján, hogy helyes -e a konfigunk, majd indítsuk újra (vagy töltsük újra a manuálisan konfigurált MQTT entitásokat). Kis várakozást kövtően megjelenik az okos konnektorunk az entitások között:
